Filme de resina epóxi

HG-514E é um filme de resina epóxi modificada para temperatura média cuja fluidez de resina é adequada para melhorar a qualidade da superfície da fibra de carbono. Possui boa tenacidade, alta resistência, forte capacidade de fabricação e é fácil de usar, ou pode ser usado para impregnação de tecidos.

Desempenho Físico: Revestimento e espessura transparentes e uniformes são garantidos.

Peso: 75g/m², 100g/ m², 125g/ m², 150g/ m², 200g/m², etc., e também pode ser ajustado de acordo com as necessidades do cliente.

Temperatura de Cura: 125-150 graus

Pressão de Cura: {{0}} Bar (0.2-0.5Mpa) 130 graus 60min

6 Bar(0.6Mpa) 150 graus 20min

O tempo e a pressão de cura podem ser ajustados de acordo com a fibra/resina, formato e espessura.

Tg (DSC) 130 graus (cura 150 graus 30min)

●Aplicação: O filme de resina epóxi é adequado para o processo de moldagem a seco (produção), especialmente adequado para produtos com controle rigoroso do teor de resina e pode ser usado simultaneamente com o pré-impregnado epóxi.

As folhas de resina HG-514E podem ser usadas para reforço de fibra de vidro, fibra de carbono ou tecido de aramida, bem como para tranças unidirecionais ou tridimensionais. O produto acabado tem uma resistência mecânica muito boa.

● Método de operação:

Primeiro, a proporção do filme de resina epóxi é determinada pela resistência necessária para os produtos. Corte a forma de filme necessária com uma tesoura delineando a forma do produto. Rasgue uma camada de filme de liberação na resina e coloque-a no tecido designado, espalhando o tecido no molde. Depois que eles estiverem colados, rasgue outra camada de filme de liberação no composto de filme epóxi. Se necessário, o número de camadas de filme de resina pode ser aumentado. A temperatura de trabalho é 20-30 graus. Se a temperatura de trabalho for muito baixa, considere o uso de uma pistola de calor.

O uso mínimo de resina pode ser calculado da seguinte forma:

MF/DF mais M/D=Tp

Observação:

MF----Peso do filme epóxi (g/m²)

DF----Densidade do filme epóxi (g/cm³)

M-----peso do tecido (g/m²)

D-----Densidade da fibra (g/m²)

Tp----espessura do produto (mm)

Para descarregar as bolhas antes da cura, é aconselhável usar uma pressão de vácuo de 0.2-0.5Mpa. Se forem usados ​​filmes de resina multicamada, eles podem ser enrolados com um rolo farpado para descarregar o ar.

O filme epóxi também pode ser usado junto com o prepreg. A principal consideração é a descarga de bolhas de ar. A pressão apropriada pode infiltrar totalmente as fibras quando a temperatura é elevada. A aparência do produto acabado pode ser comparável à da autoclave.

● Cura:

HG-514E geralmente é curado a 150 graus por 20 minutos ou 130 graus por 60 minutos. Dois processos ocorrerão após o molde ser aquecido:

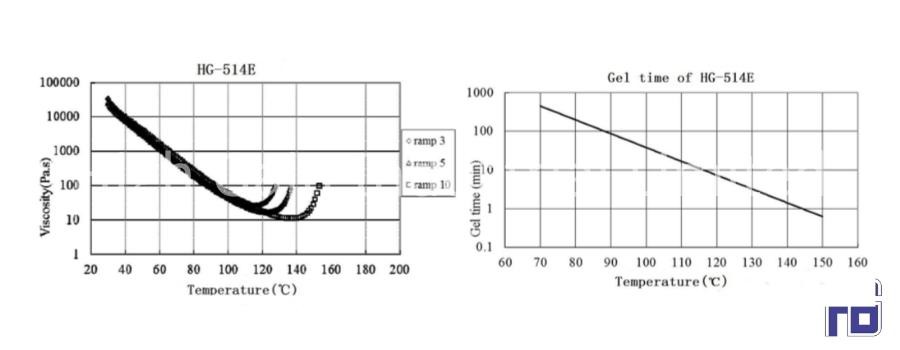

■ A viscosidade do filme adesivo de resina epóxi diminui com o aumento da temperatura, de modo que o tecido fica impregnado.

■ A resina epóxi cura com o aumento da temperatura.

Portanto, deve haver tempo suficiente para deixar a resina fluir e preencher completamente o tecido quando atingir a solidificação. Portanto, as duas temperaturas a seguir precisam ser determinadas:

----Temperatura de impregnação. A temperatura de impregnação do HG-514E é de cerca de 80 graus. Quanto mais fácil a resina flui em alta temperatura, mas o tempo é relativamente curto.

----Temperatura de cura: a resina é curada nesta temperatura. Em teoria, o tempo de cura e a pressão devem ser referenciados para a cura completa.

Mas, na verdade, o filme epóxi também pode ser curado a uma temperatura mais baixa e só precisa aumentar o processo de pós-cura. Se o produto não conseguir completar a cura, a resistência do produto será relativamente reduzida.

●Temperatura de armazenamento: 4 graus 3 meses; -18 grau 6 meses

●Embalagem: filme de liberação dupla face; 1*100m/rolo.

Tag: filme de resina epóxi
